方案设计概述 ：

      根据本楼的项目要求及上述有关标准，本方案为一个较典型的星型拓扑结构系统，现将设计方案概述如下：

      根据用户要求，主设备间位于大楼二层的设备机房，在大楼的其它几个楼层分别设置一个分配线间（具体位置报价单和系统图都已标明），从总机房到分配线间分别拉1根8芯
      室外多模光缆，从分配线间到工作区的水平布线电缆均采用6类4对UTP电缆，信息插座选用南京普天楼宇智能有限公司特色产品6类系列插座。

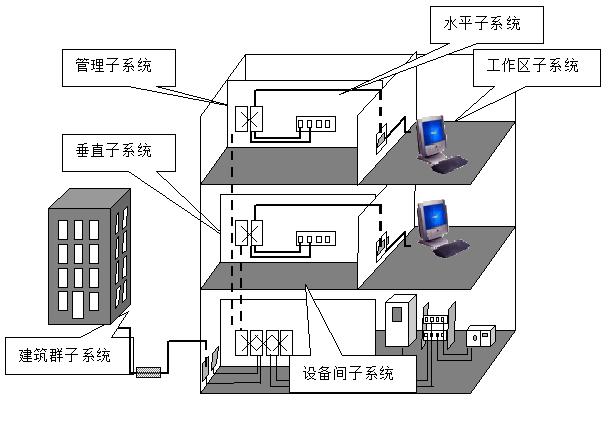

结构化示意图


 本方案分为五大子系统，分别为工作区子系统、水平子系统、垂直干线子系统、管理间子系统、以及设备间子系统，为二级星型拓扑结构。具体分述如下：

工作区子系统：

   工作区子系统是指信息端口以外的空间，但通常习惯将电信插座列入工作区子系统。网络信息系统采用6类非屏蔽、屏蔽系统,普天信息插座是普天专利产品之一。

水平布线子系统：

   水平布线子系统分配线间水平配线架至工作区端口（插座）的连接线缆。本项目信息点连接电缆选择南京普天6类4对非屏蔽、屏蔽双绞线。

垂直干线子系统:

   垂直干线子系统是指连接设备间总配线架与分配线间配线架的线缆。本系统数据主干用8芯多模光纤（62.5/125um），语音主干用5类25大对数UTP线缆。

管理子系统:

   管理子系统服务于垂直主干和水平布线的跳线及配线管理空间，除终接垂直和水平线缆的配线设备外，还包括跳线及相关有源设备。
   本项目在相应位置都设置配线间，配线间设置19英寸标准的机柜,用于终接线缆及放置设备。

设备间子系统:

   设备间子系统是由总配线架、跳线及相关有源设备（核心交换机、服务器及交换机等）等组成。设备间子系统是一空间概念，总配线架收集来自各水平子系统的线缆，并与相
   关有源设备通过跳线或对接实现系统的联网。

   本项目主设备间设在北京市交通执法大队大楼二层总设备间内，其布线设备主要为系统配线架和相关跳线等。按大楼结构化布线系统实施要求；我们将选用和配置普天相应产
   品。
